銅鋁金屬熔煉爐保溫材料應(yīng)用問題
一、用戶問題
銅鋁金屬熔煉爐保溫材料應(yīng)用問題應(yīng)該是有一些的，今天我們不鋪開講，只講其中一點(diǎn)：關(guān)于保溫效果隨時(shí)間變化的問題，也算是用戶答疑吧。一大早，業(yè)務(wù)經(jīng)理急匆匆跑進(jìn)技術(shù)部，袁工好，我客戶遇到了一個(gè)問題，買了火龍的陶瓷纖維棉和陶瓷纖維模塊應(yīng)用于爐襯保溫，剛開始安裝使用時(shí)爐外壁手摸是熱的，用了一年后再摸就涼了，越用保溫效果越好，這是怎么回事？客戶昨天問我，我想了一晚上也沒想明白，不應(yīng)該呀！

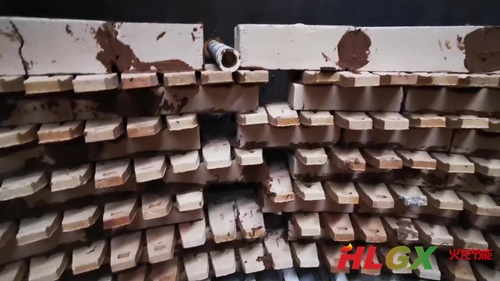

銅鋁金屬熔煉爐保溫結(jié)構(gòu)內(nèi)層耐火磚
二、一探究竟
火龍節(jié)能技術(shù)人員與用戶做了簡單的溝通，具體了解了爐型，使用溫度和保溫結(jié)構(gòu)。用戶主要生產(chǎn)小型銅鋁金屬熔煉爐，容量200Kg左右，年產(chǎn)量幾百臺，銅鋁金屬熔煉爐保溫結(jié)構(gòu)是用戶自己設(shè)計(jì)的，分上下兩部分：下部分借助異型耐火磚固定加熱圈，磚和爐壁之間用火龍陶瓷纖維毯做隔熱，異型磚和纖維毯間的縫隙輕微調(diào)整后用珍珠巖做填充，同時(shí)起到固定的作用；上部分采用火龍?zhí)沾衫w維定制大模塊做保溫。了解了這些后問題就解決了。珍珠巖產(chǎn)品本身含水量較高，高溫下水揮發(fā)出來，耐火纖維都是極易吸水，且一旦吸進(jìn)去要經(jīng)過高溫下相當(dāng)長的時(shí)間才能出來，更重要的是吸水受潮后的耐火纖維導(dǎo)熱系數(shù)升高，隔熱效果降低。下面主要介紹一下珍珠巖。

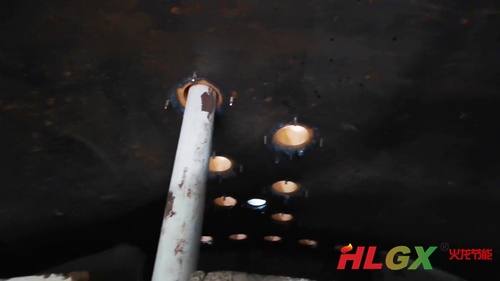

銅鋁金屬熔煉爐保溫間隙
三、珍珠巖
珍珠巖是一種火山噴發(fā)的酸性熔巖，經(jīng)急劇冷卻而成的玻璃質(zhì)巖石，因其具有珍珠裂隙結(jié)構(gòu)而得名。珍珠巖礦包括珍珠巖，黑曜巖和松脂巖。三者的區(qū)別在于珍珠巖具有因冷凝作用形成的圓弧形裂紋，稱珍珠巖結(jié)構(gòu)，含水量2~6%；松脂巖具有獨(dú)特的松脂光澤，含水量6~10%；黑曜巖具有玻璃光澤與貝殼狀斷口，含水量一般小于2%。
當(dāng)酸性熔巖噴發(fā)出地表時(shí)，由于巖漿驟冷而有很大粘度，使大量水蒸氣未能從巖漿逸散而存于玻璃質(zhì)中。當(dāng)焙燒時(shí)，因突然受熱達(dá)到軟化程度，玻璃質(zhì)中結(jié)合水汽化產(chǎn)出很大壓力，體積迅速膨脹。在玻璃質(zhì)冷卻至軟化溫度以下時(shí)，便凝成空腔結(jié)構(gòu)，形成多孔的膨脹珍珠巖。因此玻璃質(zhì)是引起礦石膨脹的基礎(chǔ)條件，水是引起礦石膨脹的內(nèi)在原因，鐵質(zhì)是影響礦石膨脹的不利因素之一。
珍珠巖的氧化與熔融溫度為：開始收縮溫度為1025℃，軟化溫度為1175℃，熔融溫度大于1500℃，軟化溫度范圍為150℃，熔化溫度范圍為325℃。珍珠巖開始收縮的溫度比長石低120℃，軟化溫度低75℃，軟化范圍加寬95℃。由于這些特性，珍珠巖在陶瓷制品燒成中可以大大降低燒成溫度，改進(jìn)燒結(jié)的質(zhì)量。
濟(jì)南火龍熱陶瓷有限責(zé)任公司是國內(nèi)專業(yè)工業(yè)爐保溫方案、工業(yè)爐耐火保溫材料供應(yīng)和保溫爐襯施工的大型企業(yè)。
HLGX工業(yè)爐保溫材料，銅鋁金屬熔煉爐保溫材料咨詢、采購熱線：400-0531-696
本文由濟(jì)南火龍熱陶瓷有限責(zé)任公司整理
轉(zhuǎn)載請注明出處m.romeotrade.com
侵權(quán)必究
最新產(chǎn)品
同類文章排行
- 高強(qiáng)度耐火澆注料性能指標(biāo)
- 高硅氧布真空應(yīng)用的注意事項(xiàng)
- 鋁箔在工業(yè)窯爐襯里的作用
- 玻璃纖維布耐堿嗎?
- 影響回轉(zhuǎn)窯爐襯壽命的因素有哪些？
- 5mm厚陶瓷纖維紙抗拉強(qiáng)度是多少？
- 管道保溫考核時(shí)如何界定環(huán)境溫度之二
- 2mm3mm5mm8mm耐火隔熱墊片|火龍節(jié)能
- 會侵蝕陶瓷纖維的化學(xué)物質(zhì)
- 論硅酸鋁纖維生產(chǎn)工藝之甩絲與噴吹
最新資訊文章
您的瀏覽歷史
傳真：0531-81187217 QQ：149111400
地址:濟(jì)南市歷下區(qū)經(jīng)十路9777號魯商國奧城5號樓20層
魯公網(wǎng)安備 37010202001303號
