首頁 » 火龍資訊中心 » 新聞資訊 » 常見問答» 耐火纖維制品抗拉強(qiáng)度的測定

耐火纖維制品抗拉強(qiáng)度的測定

文章出處：責(zé)任編輯：火龍節(jié)能查看手機(jī)網(wǎng)址

掃一掃!

掃一掃!

人氣：-發(fā)表時間：2018-12-03 15:00【大中小】

　　耐火纖維制品抗拉強(qiáng)度的測定

　　1 耐火纖維制品抗拉強(qiáng)度的測定原理

　　在室溫下，拉伸規(guī)定尺寸試樣使其斷裂，測定抗拉強(qiáng)度。

　　2 耐火纖維制品抗拉強(qiáng)度的測定設(shè)備

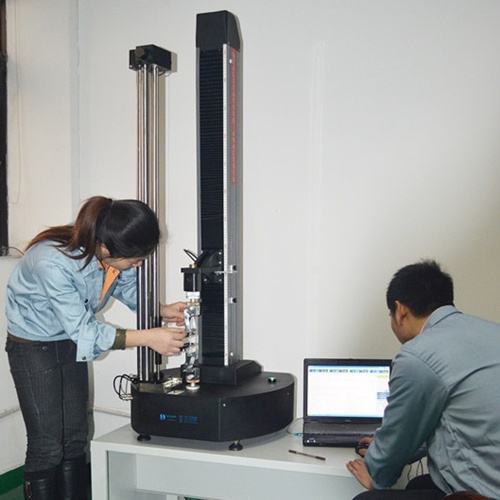

耐火纖維制品抗拉強(qiáng)度測定

東莞市特斯特檢測儀器有限公司的工作人員在測試產(chǎn)品

　　拉力試驗機(jī)，配有一對夾具，夾頭的夾持面積至少為75mm×40mm。拉伸時應(yīng)能以規(guī)定的恒定速率拉斷試樣，并符合JJG 139的要求。

　　3 測定耐火纖維制品抗拉強(qiáng)度的試樣制備

　　3.1 按GB/T 17911-2018第4章的規(guī)定制備試樣。

　　3.2 按GB/T 17911-2018，6.3.2的規(guī)定干燥試樣。

　　4 測定耐火纖維制品抗拉強(qiáng)度的試驗步驟

　　4.1 試樣干燥后，按第5章的規(guī)定測量試樣的厚度，用鋼板尺測量試樣的寬度，精確至0.5mm。

　　4.2 用夾具夾緊試樣兩端，試樣被夾面積為75mm×40mm，所施拉力方向應(yīng)平行于試樣長度方向。在整個拉伸過程中以100mm/min恒定速率拉伸試樣至斷裂，紀(jì)錄最大拉力。

　　4.3 斷裂發(fā)生在夾口處的結(jié)果應(yīng)廢棄，重新制樣進(jìn)行試驗，直至有效試樣數(shù)符合表1的要求。

　　5 耐火纖維制品抗拉強(qiáng)度的測定結(jié)果計算

　　按下式計算抗拉強(qiáng)度Rm，數(shù)值以kPa表示，結(jié)果按GB/T 8170修約至整數(shù)位。

　　Rm=F/Wt×10³

　　式中：

　　F——試樣斷裂時的最大拉力，單位為牛（N）；

　　W——試樣受拉部分的原始寬度，單位為毫米（mm）；

　　T——試樣受拉部分的原始厚度，單位為毫米（mm）。

　　6 本項目試驗報告

　　按GB/T 17911-2018第12章的要求報告試樣的長度方向與制品制造方向的關(guān)系和5個試樣試驗結(jié)果的平均值。

本文是濟(jì)南火龍熱陶瓷有限責(zé)任公司編輯摘自GB/T 17911-2018，本文詳述了耐火纖維制品抗拉強(qiáng)度的測定，從耐火纖維制品抗拉強(qiáng)度測量原理、所用設(shè)備、試樣制備、試驗步驟到耐火纖維制品抗拉強(qiáng)度的計算以及報告的編寫。濟(jì)南火龍熱陶瓷有限責(zé)任公司12年專注耐火纖維制品的研發(fā)、生產(chǎn)與拓展應(yīng)用，主營產(chǎn)品有陶瓷纖維毯、板、氈、紙、模塊、布帶繩、玻璃纖維針刺氈等。

HLGX耐火纖維制品采購熱線：400-0531-696

本文由濟(jì)南火龍熱陶瓷有限責(zé)任公司整理

　　轉(zhuǎn)載請注明出處m.romeotrade.com

侵權(quán)必究

下一篇：耐火纖維制品渣球含量的測定

上一篇：耐火纖維制品導(dǎo)熱系數(shù)的測定

此文關(guān)鍵字：耐火纖維制品抗拉強(qiáng)度的測定測量耐火纖維制品抗拉強(qiáng)度
