圓形RTO爐隔板用陶瓷纖維板

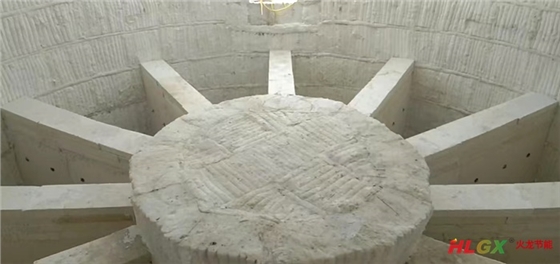

圓形RTO爐隔板用陶瓷纖維板。不像M形RTO爐由外部的金屬鋼板分成多室，圓形RTO爐是通過在爐體內部設置鋼板將圓筒形的爐膛分割成3到5個，甚至更多個扇形腔室，通過進氣與出氣的交替循環達到燃燒室與蓄熱室的轉換?；瘕?zhí)沾衫w維板在爐體分割中起到了決定性的作用。

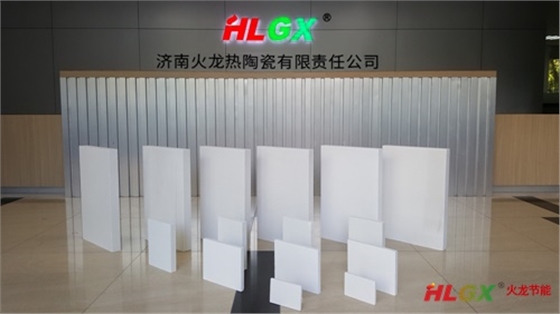

火龍?zhí)沾衫w維板

陶瓷纖維板耐高溫1260℃，1000℃導熱系數0.2w/(m·k)，隔熱性能好，火龍?zhí)沾衫w維板本身具有一定的剛性，可立在爐內使用。圓形RTO爐利用鋼板固定多組陶瓷纖維板，且起到密封作用，以將爐內各腔室分割徹底?；瘕?zhí)沾衫w維板設置在鋼板兩側，起到阻擋火焰降低對鋼板損壞的作用。

在RTO爐的保溫中，陶瓷纖維模塊和陶瓷纖維毯為常用耐火材料，下面我們通過案例圖片來看一下陶瓷纖維板在RTO保溫中的應用，以及陶瓷纖維板與陶瓷纖維模塊的組合使用關系。

RTO爐保溫材料

周圍一圈爐體保溫：采用陶瓷纖維模塊靠近熱面迎火面，陶瓷纖維毯做背襯貼近金屬爐殼；

爐子中心區：用軟體陶瓷纖維模塊，有彈性，便于拼接陶瓷纖維板

多腔室分隔板：陶瓷纖維板做隔斷，鋼板做框架

1/5
