RTO爐保溫系統——陶瓷纖維爐襯保溫方案

RTO爐簡介

　　RTO(Regenerative Thermal Oxidizer)是蓄熱式排氣處理裝置的簡稱，也稱蓄熱式廢氣焚燒爐，主要用來除去廢氣中有害揮發性有機化合物。RTO爐保溫屬于新一代有機廢氣處理設備保溫，國外30年前開始研究，國內也研究了十多年。主要用作各種涂漆廢氣處理、醫療垃圾廢氣處理等。過去多采用臥式魚雷罐的焚燒爐，而隨著節能，尤其是環保要求的不斷提高，近年來蓄熱式廢氣焚燒爐保溫逐漸從理論研究走向工程實踐。

　　RTO爐工作原理

　　有機揮發溶劑焚化所需要的條件是足夠的溫度(760℃)、足夠的停留時間(1.6s)、良好的空氣和溶劑的混合。同時溶劑焚燒時還能產生較大的熱量。

　　RTO爐工作原理是：有機廢氣經預熱室吸熱升溫后，進入燃燒室高溫焚化（升溫到800℃），使有機物氧化成二氧化碳和水。再經過另一個蓄熱室蓄存熱量后排放，蓄存的熱量用于預熱新進入的有機廢氣。經過周期性地改變氣流方向從而保持爐膛溫度的穩定。

　　陶瓷蓄熱部分由兩個或兩個以上腔室組成，熱解后的相對干凈的氣體在進入尾氣處理系統或直接排放前需對每個腔室進行吹掃保證VOC的去除率。此法可節省廢氣預熱、升溫的燃料消耗。

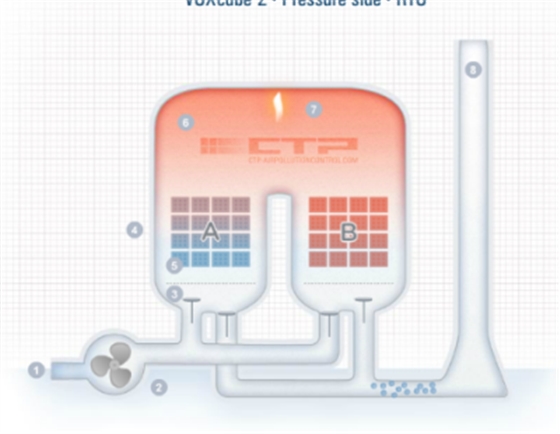

圖1. 兩蓄熱室 + 一燃燒室RTO爐

圖2. 三蓄熱室 + 一燃燒室RTO爐

上圖為RTO爐常見的兩種：兩室和三室，五室的應用較少。蓄熱式越多VOC除去率越高，兩室的VOC去除率94%左右，三室的可達到99%。
